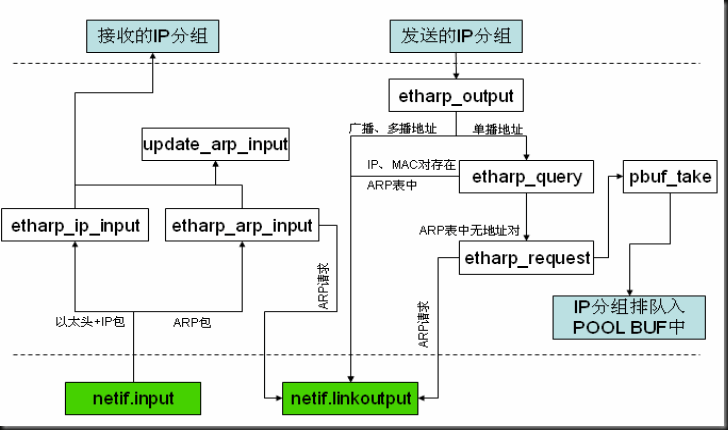

总的来说，lwip将链路层ethernet的协议分组格式分为ether和etherarp分开处理。
ip分组先进入 etharp\ip\input 更新一下arp表项，然后直接进入netif的input传递给上层ip层。
arp分组直接进入 etharp\arp\input, 不送入ip层。
奇怪的是，lwip把ether header的结构定义在etharp中。
// arp表状态
enum etharp_state {
ETHARP_STATE_EMPTY, /* 表项空 */
ETHARP_STATE_PENDING,
ETHARP_STATE_STABLE, /* 稳定状态表项，该表项中MAC值可直接取出 */
ETHARP_STATE_EXPIRED /* 超时表项 */
};
// arp表项结构
struct etharp_entry {
struct pbuf *p; /* arp 请求队列 */
struct ip_addr ipaddr;
struct eth_addr ethaddr;
enum etharp_state state;
u8_t ctime; /* 超时值 */
};
// ARP 链路层协议分组
struct etharp_hdr {
struct eth_hdr ethhdr; /* ether header */
u16_t hwtype;
u16_t proto;
u16_t _hwlen_protolen;
u16_t opcode;
struct eth_addr shwaddr;
struct ip_addr2 sipaddr;
struct eth_addr dhwaddr;
struct ip_addr2 dipaddr;
}初始化所有静态ARP表项，状态为EMPTY。
首先排除广播、多播及any地址。然后，将ipaddr及ethaddr对加入arp表项中，该表项索引由find_entry获得。加入后，将该arp表项中还未发送的IP包(这些IP包是由etharp_ouput函数，在处理IP包发送时，由于未找到对应ip的mac地址，由etharp_query加入到 pending arp的未发送IP包链表中。现在我们得到mac和ip对应值后，就可以将这些IP包发送出去), 发送到netif驱动。该函数被etharp_ip_input及etharp_arp_input调用。
查询包含ipaddr的表项。
查询优先级：1. pending 2. stable 3. empty。
find_entry总是根据这些优先级查找是否由匹配项，如果有，立刻返回该项索引。否则根据优先级产看是否有过期表项，并覆盖它。
该函数是再ip分组传上ip层之前，将ip分组的mac和ip映射到arp表项中做更新。这样的设计好像比较浪费。完全可以加大arp表项，去除该过程
arp分组到来，直接交给该函数处理。无论netif的ip地址是否被配置过，都将该ARP分组的源ip和mac地址加入到ARP表项中。如果一个ARP请求的目的ip地址是本地ip地址, 则发送response ARP分组。
该函数分开处理两种地址类型的网络层包，
1) 多播及广播。直接调用netif->linkoutput发送出去，该函数为网卡驱动。
2) 单播。单播的IP包又分三种处理方式。
a. 目的ip在arp表项中，并且stable。则直接构造以太头，调用网卡驱动，发送以太帧。
b. 目的ip不在arp表项中，修改arp表项状态为pending，并调用etharp_request，发送ARP REQUEST。
c. 目的ip在ARP表项中。但状态为pending(这个状态是由b条件引起的，可能ARP RESPONSE在处理该条件时还为返回)。将待发送的IP包的缓冲区PBUF_REF替换成PBUF_POOL或PBUF_RAM（暂时不知道为啥）。这些包将会在update_arp_input中被发送。
